Les solutions de stockage

Morvan vous propose une offre complète de solutions de stockage du granulé adaptée à vos besoins.

Plusieurs options de stockage s’offrent à vous afin de stocker votre combustible dans les meilleures conditions. Votre choix sera déterminé en fonction de la place dont vous disposez mais également en fonction de votre consommation annuelle estimée.
Quelle que soit l’option retenue, les solutions que nous vous suggérons vous assureront un stockage de qualité préservant votre combustible.

Le silo textile

Une solution rapide, facile à mettre en place et sûre

Fabriqué avec une structure en bois ou en acier galvanisé, selon le volume, le Siloflex MORVAN est très facile à monter et permet un stockage allant de 400 kg à 10 tonnes de granulés dans les meilleures conditions.
Livré sous caisse bois, son acheminement est réalisé en toute sécurité

Les recommandations MORVAN pour la mise en place d’un Silo textile

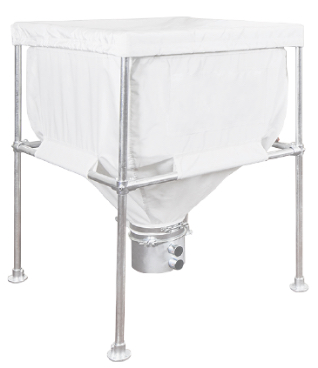

Le Siloflex Mini

Le Siloflex Mini

C’est la solution optimale pour permettre d’augmenter l’autonomie de fonctionnement de la chaudière à granulés en toute sécurité tout en maintenant un remplissage manuel. Le Siloflex Mini trouvera son emplacement même si vous ne disposez que de peu de place. Celui-ci se raccorde au kit d’aspiration motorisé pour une alimentation de la chaudière.

Caractéristiques
  • Silo textile à remplissage manuel de capacité 600 L soit environ 400 kg.
  • Encombrement réduit : 980 x 980 mm – Hauteur 1 220 mm.
  • Ouverture en partie basse Ø 250 équipée du pot d’aspiration Siloflex.
  • Grille métallique et couvercle de protection sont en option.

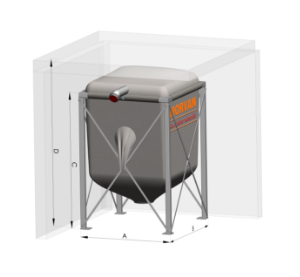

Le Siloflex et Siloflex L

Le Siloflex et Siloflex L

Le silo textile MORVAN est une solution de stockage du granulé très sûre. Il trouve facilement sa place, il est étanche à la poussière et à l’humidité et il se monte très rapidement. Bref, le Siloflex présente tous les avantages d’un stockage de qualité.

Caractéristiques
  • Silo à granulés en tissu très robuste : texture en polyester renforcé électrostatique et châssis en bois ou acier selon volume
    stocké.
  • Septuple couture pour une parfaite tenue de la toile
  • Moyen de stockage le plus sûr pour le granulé : pas de formation de condensation en cas de variations de températures, toile
    imputrescible.
  • Niveau de remplissage visible.
  • Livraison complète sous caisse bois démontée avec armatures et visseries.

Détails techniques et fonctionnels

La pièce de réserve

Le sur mesure par excellence

Le silo bâti a pour principal avantage de s’adapter à des dimensions spécifiques. Il s’agit d’une solution pérenne et sûre à condition de respecter certaines règles de base.

Consultez notre fiche technique vous expliquant comment concevoir votre pièce de réserve dans les règles de l’art.

Consultez les exemples d’agencements afin de concevoir votre pièce de réserve

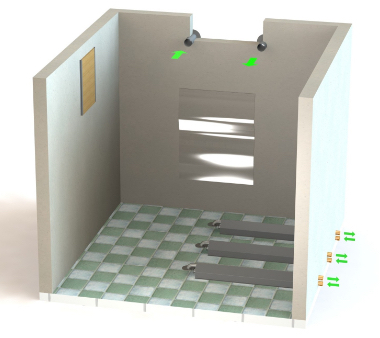

Exemple d’agencement avec pièce de réserve équipée de sonde d’aspiration longue

Equipements :
  • Une ou plusieurs sondes fixées au sol
  • Jeu de raccords de remplissage
  • Tapis anti choc
  • Porte ou Trappe de visite

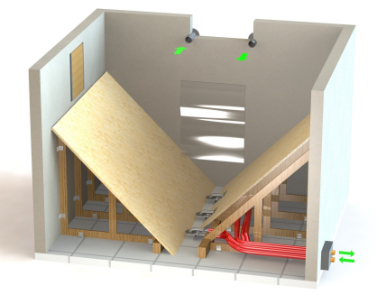

Exemple d’agencement avec pièce de réserve équipée de sondes d’aspiration inclinées

Equipements :
  • Sondes fixées sur pans inclinés finition bois
  • Flexible DN 50
  • Unité de commutation BM
  • Jeu de raccords de remplissage
  • Tapis anti choc
  • Porte ou Trappe de visite

Exemple d’agencement avec pièce de réserve équipée de sondes d’aspiration courtes plates

Equipements :
  • Sondes fixées au sol
  • Flexible DN 50
  • Unité de commutation BM
  • Jeu de raccords de remplissage
  • Tapis anti choc
  • Porte ou Trappe de visite
  • Vis sans fin fixée au sol
  • Finition bois pans inclinés

Les équipements pour pièce de réserve

Morvan vous propose sa sélection d’équipements pour aménager votre pièce de réserve.

Raccords de remplissage

Jeu de 2 raccords pour remplissage et retours droits en DN 100.

  • Raccords Guillemin avec couvercle et chaînette
  • Brides de fixation, visserie et chevilles fournies

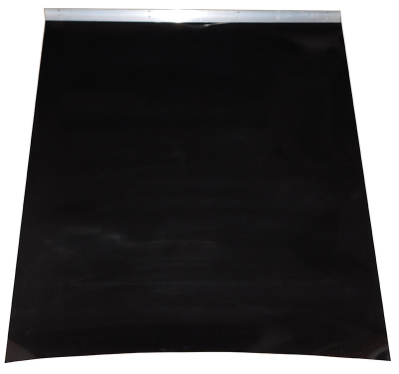

Tapis antichoc
  • Dimensions 1 200 × 1 000 mm
  • Matériau : caoutchouc d’amortissement
  • Fourni avec matériau de fixation pour montage plafond

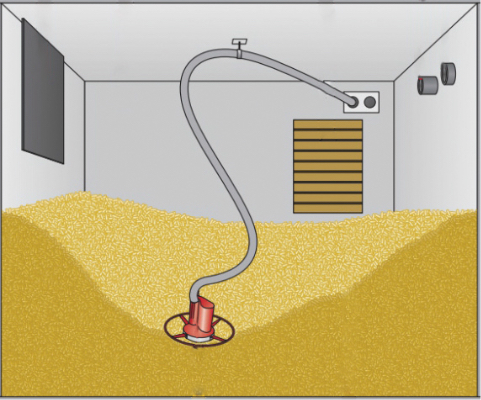

Taupe d’aspiration granulés
  • Taupe d’aspiration livrée avec tube flexible d’alimentation LG 5M et plaque d’adaptation murale double ouverture DN50.
  • Système de levage manuel de la taupe : Permet de lever manuellement la taupe pour la protéger pendant les opérations de remplissage de granulés et d’éviter de pénétrer dans la pièce de réserve.

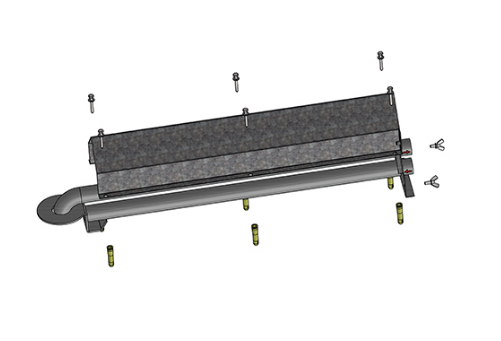

Sonde d’aspiration longue

Sonde composée de deux tuyaux rigides en acier pour aspiration et refoulement avec extrémités en DN50 pour raccorder les flexibles à la chaudière.
Capotage en acier galvanisé
Livrée avec 2 colliers de serrage et visserie de fixation

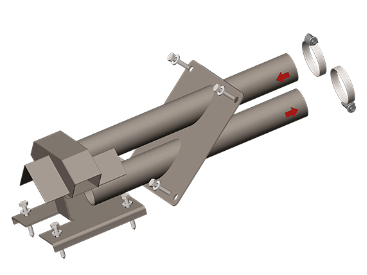

Sonde d’aspiration courte inclinée

Sonde courte rigide en acier qui s’installe sur plan incliné bois de 45° tel que représenté sur le dessin ci-contre.
Extrémités en DN50 pour raccorder les flexibles à la chaudière ou sur le collecteur BM pouvant recevoir 3 ou 4 jeux de flexibles aspiration-retour.
Livrée avec 2 colliers de serrage et visserie de fixation

Sonde d’aspiration courte plate

Sonde courte rigide en acier qui s’installe sur un sol plan tel que représenté sur le dessin ci-contre.
Extrémités en DN50 pour raccorder les flexibles à la chaudière ou sur le collecteur BM pouvant recevoir de 3 à 5 jeux de flexibles aspiration-retour.
Livrée avec 2 colliers de serrage et visserie de fixation

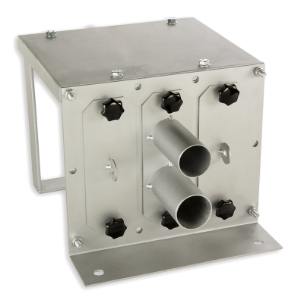

Unité de commutation BM

Collecteur des tubes d’aspiration/refoulement de la pièce de réserve pour raccordement à l’aspiration de la chaudière granulés.
Opération de changement manuel par simple déplacement de la cloison mobile
Livré avec 6 ou 10 colliers de serrage

Vis d’extraction

Vis d’extraction composée d’un support de vis sans fin, d’un arbre de vis avec lame, d’un dispositif de détente, d’une unité d’entraînement avec thermo-protection, d’un connecteur et d’une fiche mâle 3 pôles pour une installation simplifiée.
